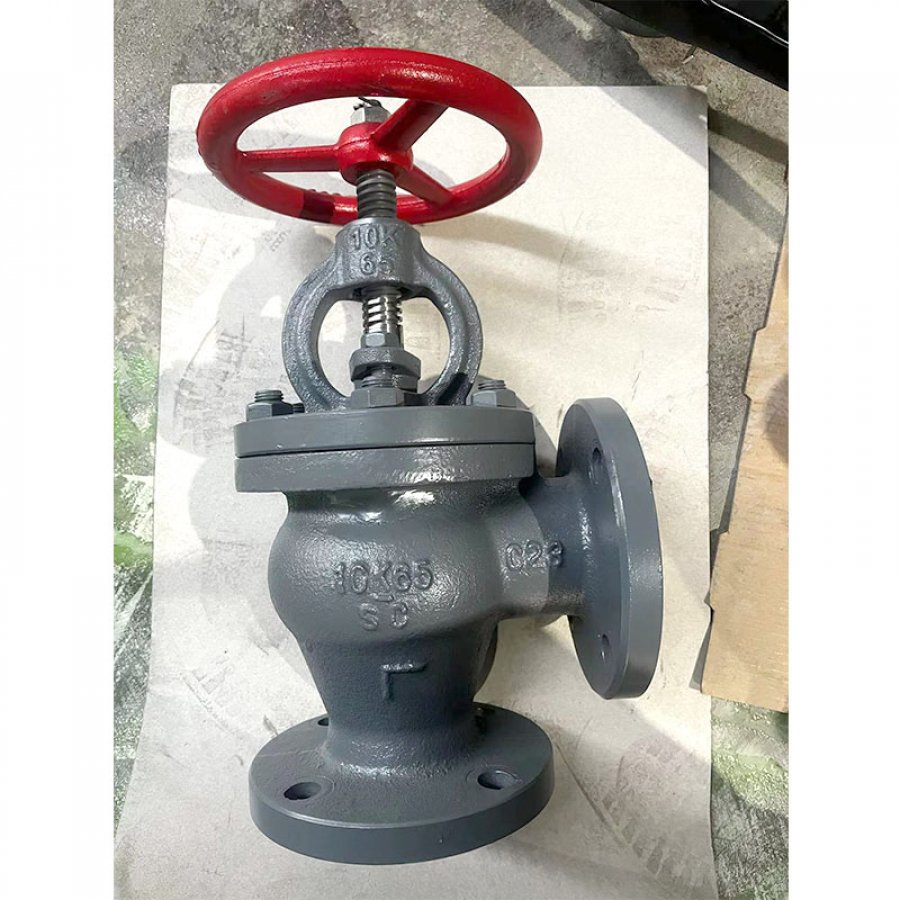

Угловой обратный клапан из литой стали также может называться угловым клапаном SDNR из литой стали или угловым клапаном SDNR. Подходит для трубопроводной системы со средой пресной воды, воздуха и других газов, масла и пара с температурой не более 300 градусов по Цельсию.
Стандарт конструкции: JIS F7472-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлических испытаний: корпус - 2,1 МПа, седло - 1,54 МПа ~ 0,4 МПа
Размер фланца согласно JIS B2220 -10K
* Стандартный вариант без индикатора, если заказчику нужен индикатор для клапана SDNR, пожалуйста, укажите это при запросе или заказе.
Основной материал:
Корпус: литая сталь (SC480)
Крышка: литая сталь (SC480)
Сальник: бронза (BC6) или нержавеющая сталь (2Cr13)
Шток: C3771BD (латунь) или SUS403
Седло: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Диск: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Прокладка: не асбестовая
Маховик: чугун (FC200)

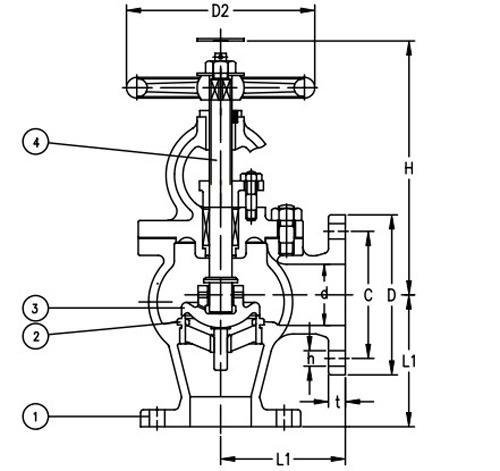

Основной список размеров (мм):
IMPA CODE | DN | L1 | D | C | No of bolt hole | h | t | H | D2 | Weight(kgs) |
751216 | 50 | 120 | 155 | 120 | 4 | 19 | 16 | 240 | 160 | 16.3 |
751217 | 65 | 130 | 175 | 140 | 4 | 19 | 18 | 260 | 200 | 8 |
751218 | 80 | 140 | 185 | 150 | 8 | 19 | 18 | 265 | 200 | 25.3 |
751219 | 100 | 160 | 210 | 175 | 8 | 19 | 18 | 300 | 250 | 37 |
751220 | 125 | 180 | 250 | 210 | 8 | 23 | 20 | 350 | 280 | 56.6 |
751221 | 150 | 205 | 280 | 240 | 8 | 23 | 22 | 400 | 315 | 77.1 |
751222 | 200 | 230 | 330 | 290 | 12 | 23 | 22 | 480 | 355 | 116 |
751223 | 250 | 290 | 400 | 355 | 12 | 25 | 24 | 535 | 400 | 188 |
751224 | 300 | 320 | 445 | 400 | 16 | 25 | 24 | 610 | 450 | 256 |
