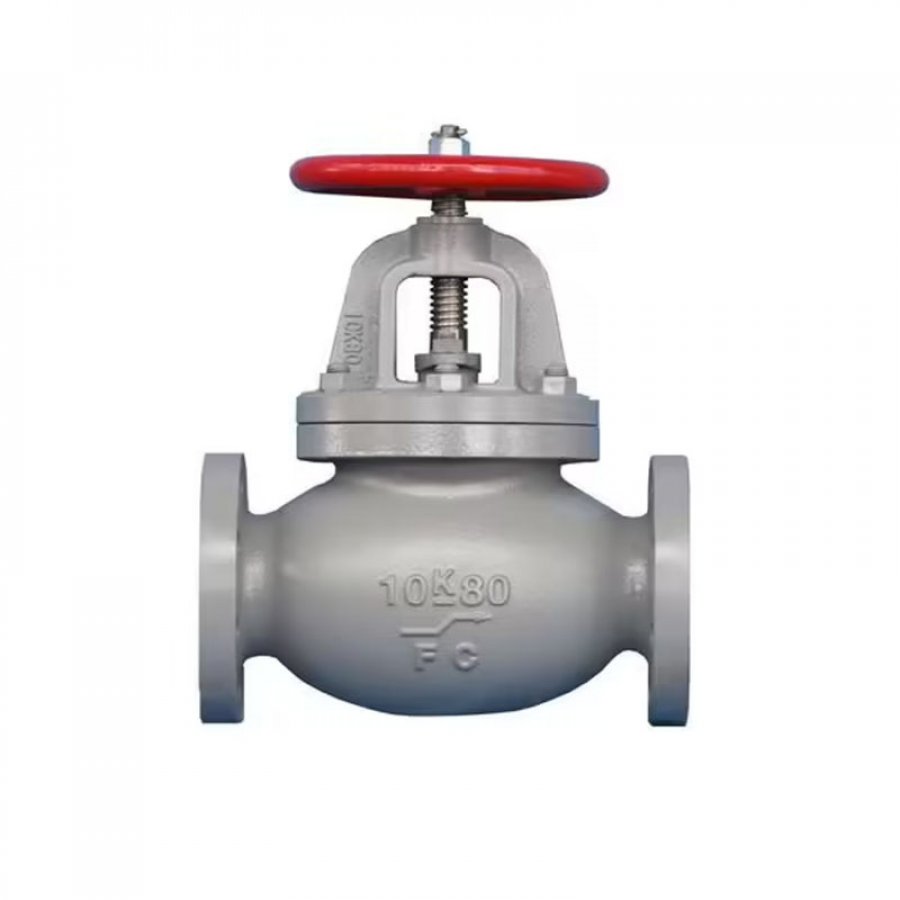

Обратный шаровой клапан из морского чугуна также может называться морским чугунным клапаном SDNR или шаровым клапаном SDNR. Подходит для трубопроводной системы со средой пресной воды, воздуха и других газов, масла и пара с температурой не более 205 градусов по Цельсию.
Стандарт проектирования: JIS F7375-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлического испытания: корпус - 2,1 МПа, седло - 1,54 МПа
Размер фланца согласно JIS B2220 -10K
* Стандартный вариант без индикатора, если заказчику нужен индикатор для клапана SDNR, пожалуйста, укажите это при запросе или заказе.
Основной материал:
Корпус: чугун (FC200)
Крышка: чугун (FC200)
Сальник: бронза (BC6) или нержавеющая сталь (2Cr13)
Шток: C3771BD (латунь) или SUS403
Седло: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Диск: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Прокладка: не асбестовая

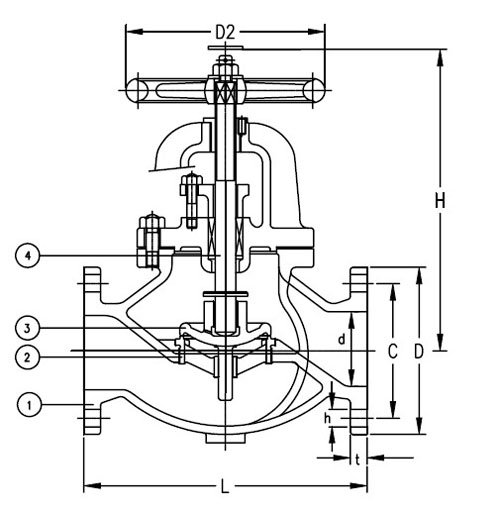

Основной список размеров (мм):
IMPA CODE | Size | L | D | C | t | H | No of Bolt | h | D2 |
751131 | 50 | 220 | 155 | 120 | 20 | 285 | 4 | 19 | 160 |
751132 | 65 | 270 | 175 | 140 | 22 | 310 | 4 | 19 | 200 |
751133 | 80 | 300 | 185 | 150 | 22 | 320 | 8 | 19 | 200 |
751134 | 100 | 350 | 210 | 175 | 24 | 370 | 8 | 19 | 250 |
751135 | 125 | 420 | 250 | 210 | 24 | 420 | 8 | 23 | 280 |
751136 | 150 | 490 | 280 | 240 | 26 | 470 | 8 | 23 | 315 |
751137 | 200 | 570 | 330 | 290 | 26 | 555 | 12 | 23 | 355 |
751137 | 250 | 740 | 400 | 355 | 30 | 680 | 12 | 25 | 450 |
751137 | 300 | 840 | 445 | 400 | 32 | 770 | 16 | 25 | 500 |
