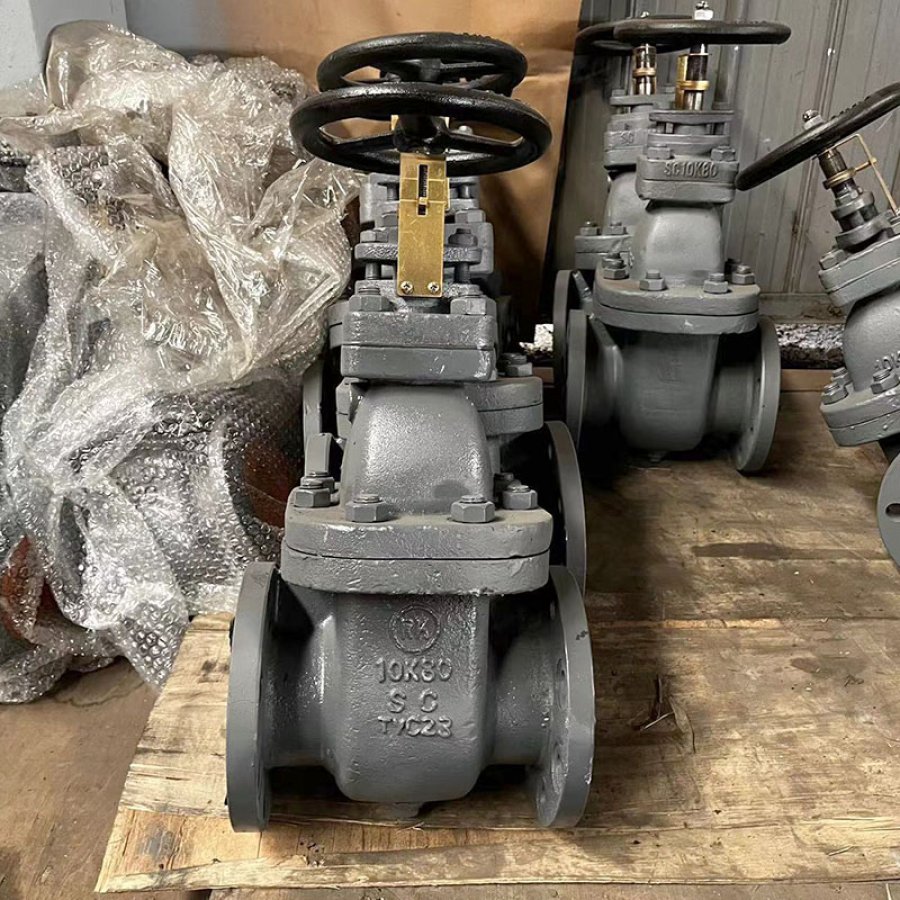

Задвижка из литой стали для морского применения используется для управления средой, чтобы открываться и закрываться в топливной, смазочной, паровой, водопроводной системе с температурой не более 300 градусов по Цельсию.
Стандарт проектирования: JIS F7366-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлического испытания: корпус - 2,1 МПа, седло - 1,54 МПа
Размер фланца согласно JIS B2220 - 10K
Основной материал:
Корпус: литая сталь (SC450)
Крышка: литая сталь (SC450)
Седло: бронза (BC6) или нержавеющая сталь (2Cr13)
Диск: бронза (BC6) или нержавеющая сталь (2Cr13)
Шток: латунь (C3771BD) или SUS403
Прокладка: не асбестовая
Сальник: бронза (BC6) или нержавеющая сталь (2Cr13)
Рукоятка: FC200 (чугун)
Основной список размеров (мм):
Size | L | Flange diam. (D) | Pitch (C) | No of Bolt Hole | h | t | H | D2 |
50 | 200 | 155 | 120 | 4 | 19 | 16 | 300 | 140 |
65 | 220 | 175 | 140 | 4 | 19 | 18 | 350 | 160 |
80 | 230 | 185 | 150 | 8 | 19 | 18 | 400 | 180 |
100 | 250 | 210 | 175 | 8 | 19 | 18 | 450 | 200 |
125 | 270 | 250 | 210 | 8 | 23 | 20 | 520 | 224 |
150 | 290 | 280 | 240 | 8 | 23 | 22 | 580 | 280 |
200 | 310 | 330 | 290 | 12 | 23 | 22 | 700 | 355 |
250 | 340 | 400 | 355 | 12 | 25 | 24 | 840 | 400 |
300 | 380 | 445 | 400 | 16 | 25 | 24 | 960 | 450 |
350 | 420 | 490 | 445 | 16 | 25 | 26 | 1050 | 500 |
400 | 480 | 560 | 510 | 16 | 27 | 28 | 1150 | 560 |
