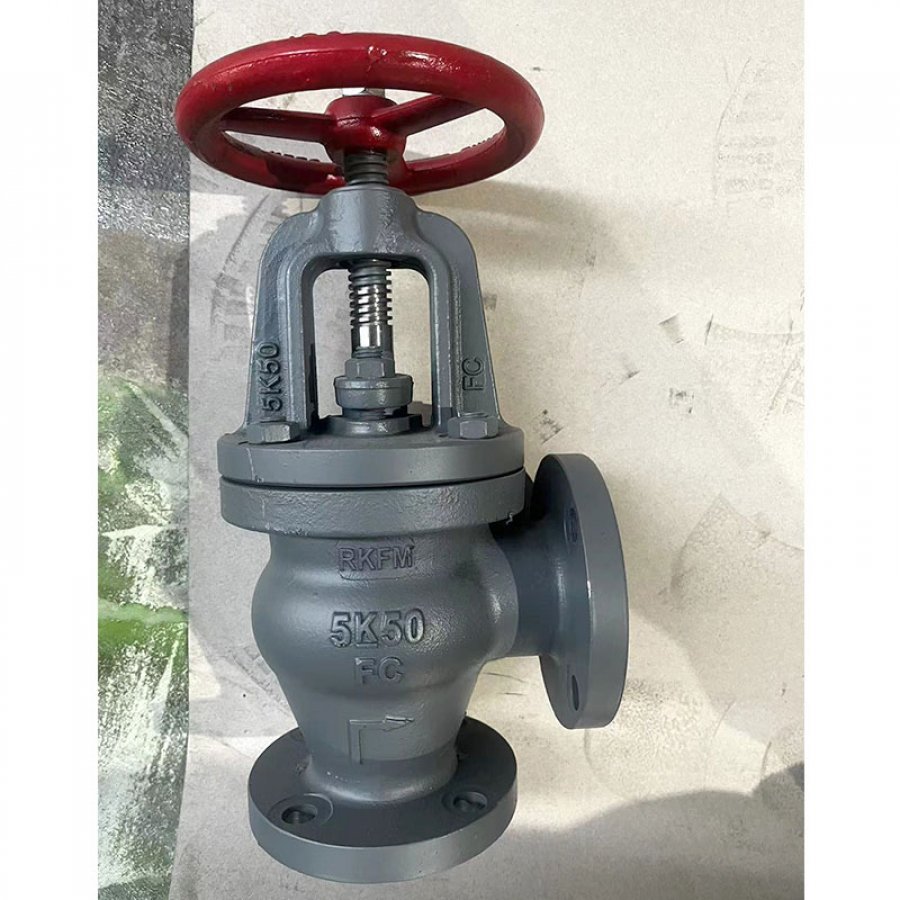

Угловой обратный клапан из морского чугуна с винтовым креплением также может называться угловым клапаном SDNR из морского чугуна. Подходит для трубопроводной системы со средой пресной воды, воздуха и других газов, масла и пара с температурой не более 205 градусов по Цельсию.
Стандарт конструкции: JIS F7354-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлического испытания: корпус - 1,05 МПа, седло - 0,77 МПа
Размер фланца согласно JIS B2220 - 5K
* Стандартный вариант без индикатора, если заказчику нужен индикатор для клапана SDNR, пожалуйста, укажите это при запросе или заказе.
Основной материал:
Корпус: Чугун (FC200)
Крышка: Чугун (FC200)
Сальник: Бронза (BC6) или Нержавеющая сталь (2Cr13)
Шток: C3771BD (латунь) или SUS403
Седло: Бронза (BC6) или Нержавеющая сталь (2Cr13, SCS2)
Диск: Бронза (BC6) или Нержавеющая сталь (2Cr13, SCS2)
Прокладка: не асбестовая
Основной список размеров (мм):
IMPA Code | Size | L1 | Flange diam. (D) | Pitch (C) | No of Bolt Hole | h | t | D2 | H | Weight |
751116 | 50 | 100 | 130 | 105 | 4 | 15 | 16 | 160 | 240 | 12.9 |
751117 | 65 | 115 | 155 | 130 | 4 | 15 | 18 | 180 | 255 | 18.2 |
751118 | 80 | 130 | 180 | 145 | 4 | 19 | 18 | 180 | 265 | 23.3 |
751119 | 100 | 150 | 200 | 165 | 8 | 19 | 20 | 224 | 310 | 33.5 |
751120 | 125 | 170 | 235 | 200 | 8 | 19 | 20 | 250 | 330 | 46.5 |
751121 | 150 | 190 | 265 | 230 | 8 | 19 | 22 | 280 | 380 | 64 |
751122 | 200 | 220 | 320 | 280 | 8 | 23 | 24 | 315 | 450 | 104 |
751123 | 250 | 275 | 385 | 345 | 12 | 23 | 26 | 355 | 540 | 175 |
751124 | 300 | 310 | 430 | 390 | 12 | 23 | 28 | 400 | 610 | 243 |
751125 | 350 | 360 | 480 | 435 | 12 | 25 | 30 | 500 | 690 | 336 |
751126 | 400 | 395 | 540 | 495 | 16 | 25 | 30 | 630 | 770 | 455 |
