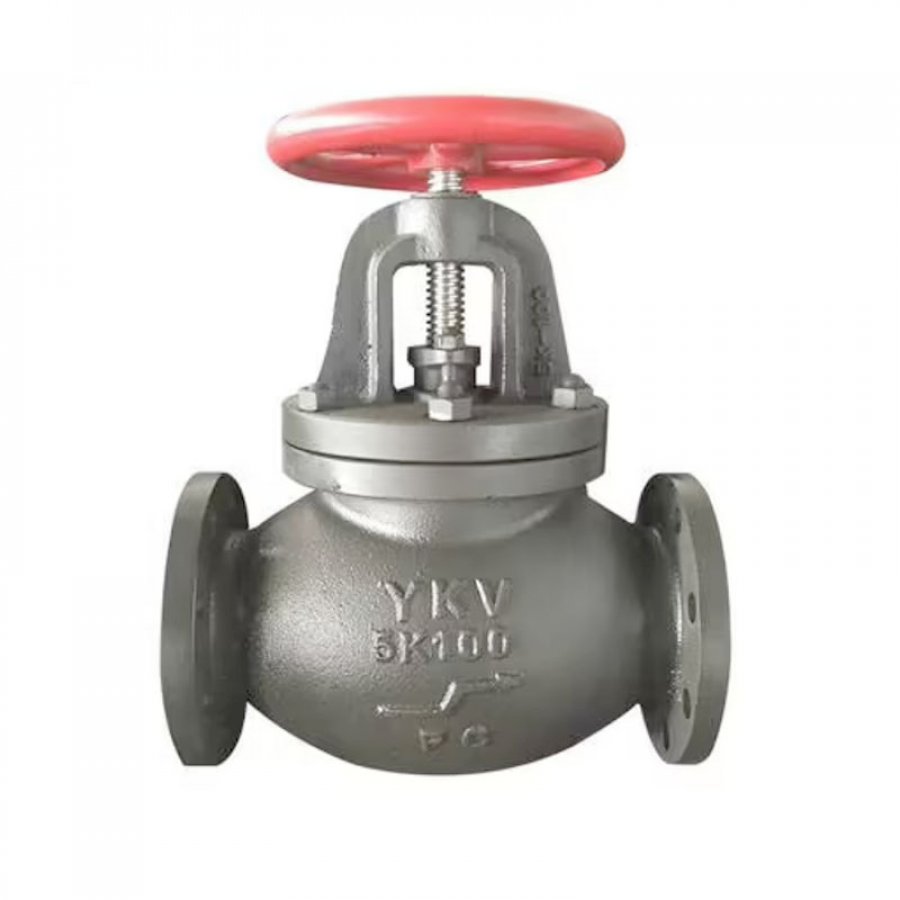

Обратный шаровой клапан из морского чугуна также может называться морским чугунным клапаном SDNR или шаровым клапаном SDNR. Подходит для трубопроводной системы со средой пресной воды, воздуха и других газов, масла и пара с температурой не более 205 градусов по Цельсию.
Стандарт конструкции: JIS F7353-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлического испытания: корпус - 1,05 МПа, седло - 0,77 МПа
Размер фланца согласно JIS B2220 - 5K
* Стандартный вариант без индикатора, если заказчику нужен индикатор для клапана SDNR, пожалуйста, укажите это при запросе или заказе.
Основной материал:
Корпус: чугун (FC200)
Крышка: чугун (FC200)
Сальник: бронза (BC6) или нержавеющая сталь (2Cr13)
Шток: C3771BD (латунь) или SUS403
Седло: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Диск: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
Прокладка: не асбестовая

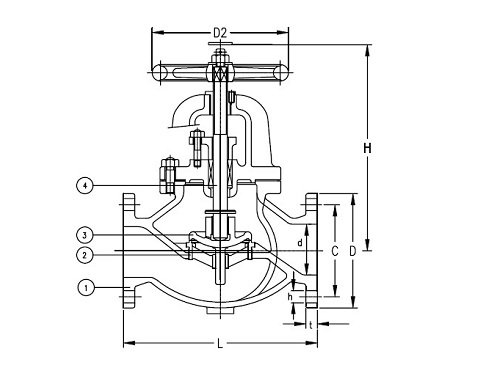

Основной список размеров (мм):
IMPA Code | Size | L | Flange diam. (D) | Pitch (C) | No of Bolt Hole | h | t | H | D2 | Weight |
751101 | 50 | 210 | 130 | 105 | 4 | 15 | 16 | 270 | 160 | 14.8 |
751102 | 65 | 250 | 155 | 130 | 4 | 15 | 18 | 300 | 180 | 21.3 |
751103 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 310 | 180 | 27.6 |
751104 | 100 | 340 | 200 | 165 | 8 | 19 | 20 | 360 | 224 | 40.4 |
751105 | 125 | 410 | 235 | 200 | 8 | 19 | 20 | 390 | 250 | 57.9 |
751106 | 150 | 480 | 265 | 230 | 8 | 19 | 22 | 445 | 280 | 80.9 |
751107 | 200 | 570 | 320 | 280 | 8 | 23 | 24 | 530 | 315 | 139 |
751108 | 250 | 740 | 385 | 345 | 12 | 23 | 26 | 650 | 355 | 243 |
751109 | 300 | 840 | 430 | 390 | 12 | 23 | 28 | 740 | 400 | 377 |
751110 | 350 | 840 | 480 | 435 | 12 | 25 | 30 | 840 | 500 | 463 |
751111 | 400 | 1050 | 540 | 495 | 16 | 25 | 30 | 940 | 630 | 643 |
