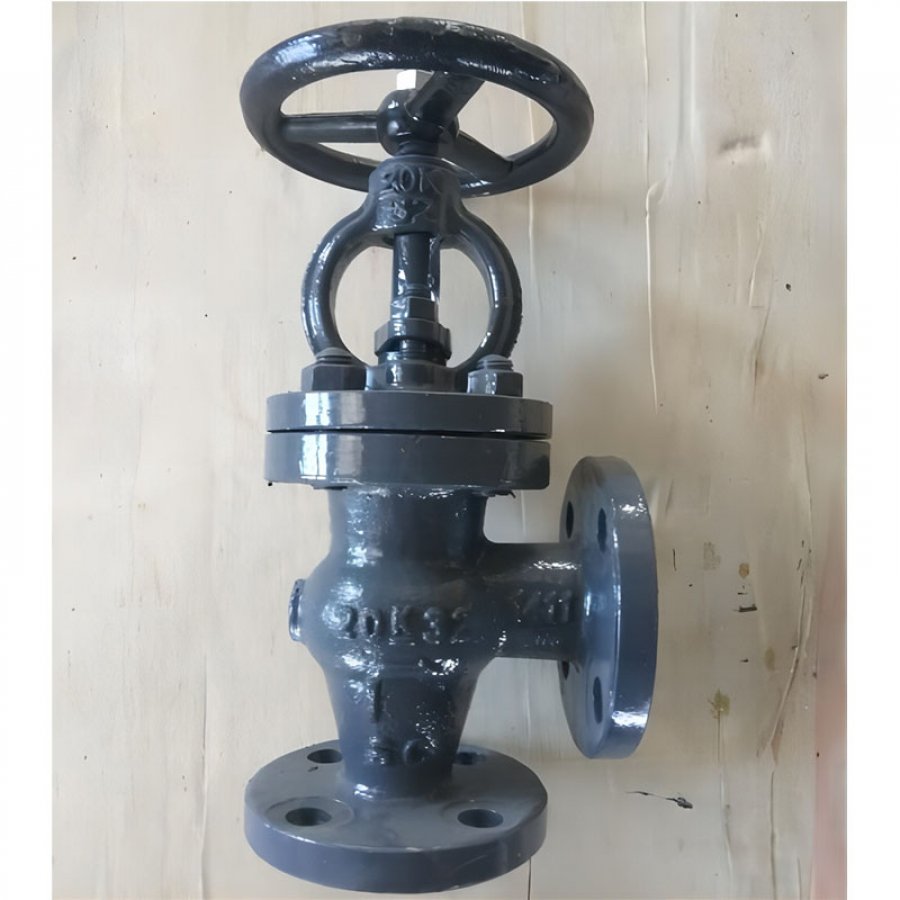

Подходит для трубопроводной системы со средой пресной воды, воздуха и других газов, масла и пара с температурой не более 300 градусов по Цельсию.
Стандарт проектирования: JIS F7314-1996
Стандарт испытаний: JIS 7400-1996
Давление гидравлического испытания: корпус - 5,1 МПа, седло - 3,74 МПа
Размер фланца согласно JIS B2220 -20K
Основной материал:
1-Корпус: литая сталь (SC480)
2-Седло: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
3-Диск: бронза (BC6) или нержавеющая сталь (2Cr13, SCS2)
4-Шток: C3771BD (латунь) или SUS403
5-Крышка: литая сталь (SC480)
6-Маховик: чугун (FC200)
7-Сальник: бронза (BC6) или нержавеющая сталь (2Cr13)
8-Прокладка: не асбестовая

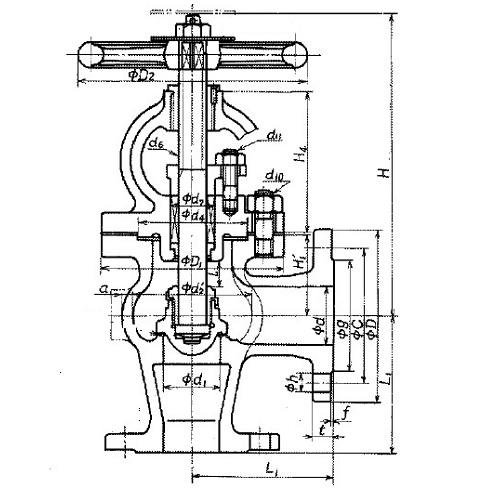

Основной список размеров (мм):
IMPA CODE | Size | L1 | D | C | No of Bolt Hole | h | t | H | D2 | Weight(kgs) |
750441 | 32 | 100 | 135 | 100 | 4 | 19 | 18 | 270 | 160 | 13 |
750442 | 40 | 1110 | 140 | 105 | 4 | 19 | 18 | 290 | 160 | 15.2 |
750443 | 50 | 125 | 155 | 120 | 8 | 19 | 18 | 305 | 200 | 20 |
750444 | 65 | 135 | 175 | 140 | 8 | 19 | 20 | 345 | 224 | 26.9 |
750445 | 80 | 150 | 200 | 160 | 8 | 23 | 22 | 385 | 250 | 38.9 |
750446 | 100 | 170 | 225 | 185 | 8 | 23 | 24 | 440 | 280 | 54.4 |
750447 | 125 | 200 | 270 | 225 | 8 | 25 | 26 | 500 | 315 | 80.7 |
750448 | 150 | 225 | 305 | 260 | 12 | 25 | 28 | 550 | 355 | 112.3 |
750449 | 200 | 280 | 350 | 305 | 12 | 25 | 30 | 630 | 450 | 183 |
750450 | 250 | 310 | 430 | 380 | 132 | 27 | 34 | 725 | 560 | 285.9 |
