Y-образный фильтр обычно устанавливается на входной стороне гидравлического регулирующего клапана, предохранительного клапана, предохранительного клапана, впускных клапанов давления воды и другого оборудования, используется для удаления примесей в среде с целью защиты оборудования и трубной арматуры.
Стандарт проектирования: JIS F7220-1996
Стандарт испытаний: JIS 7200-1996
Давление гидравлического испытания: корпус - 1,05 МПа
Размер фланца согласно JIS B2220 - 5K

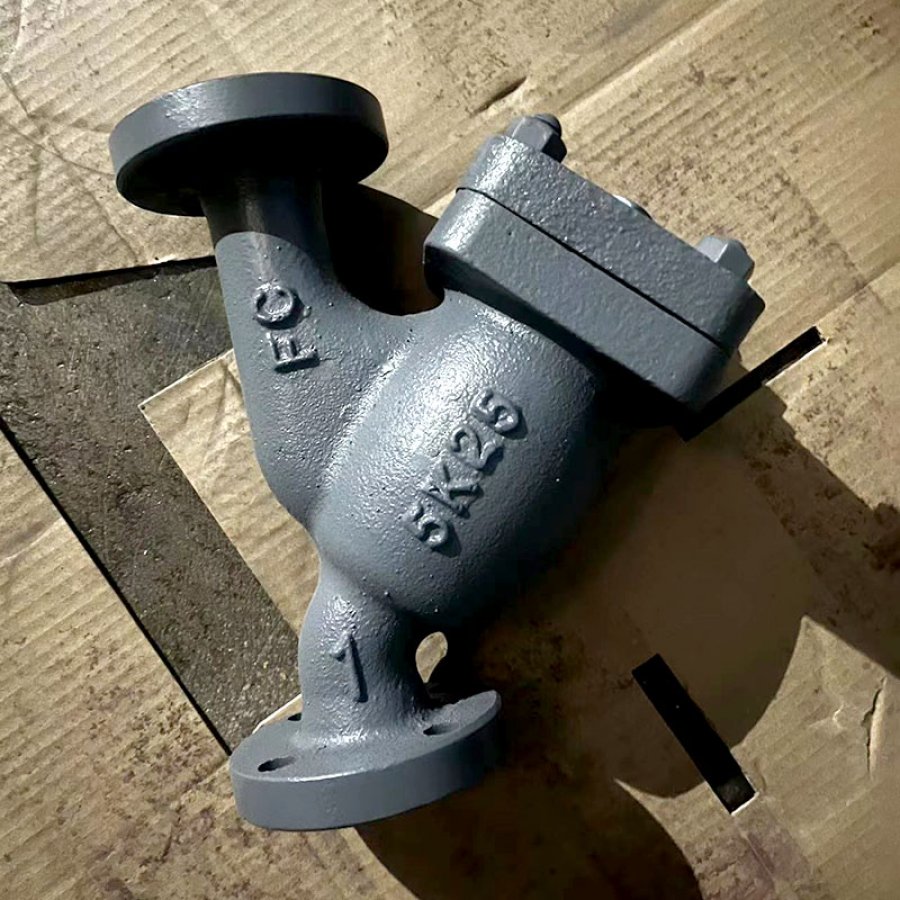

Y-образный фильтр из морского чугуна JIS F7220 5K:

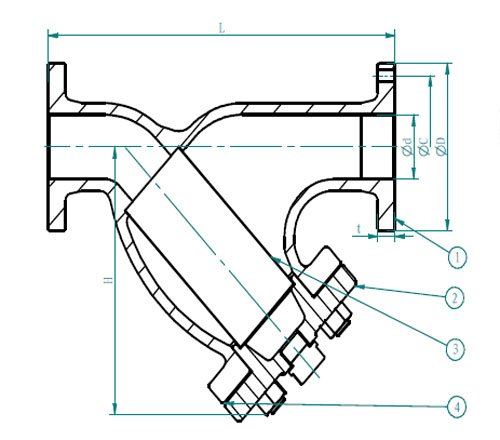

Материал для морского применения:
1. Корпус — чугун (FC200)
2. Крышка — чугун (FC200)
3. Фильтр — нержавеющая сталь (SUS304)
4. Прокладка: не асбестовая

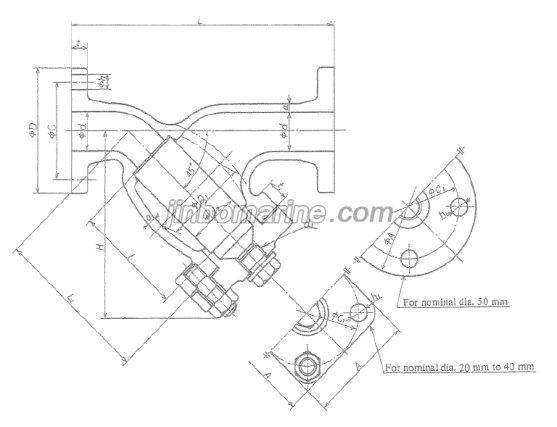

Основной список размеров (мм):
DN | d | L | D | C | Hole (n-d) | t | H |
20 | 20 | 200 | 85 | 65 | 4-12 | 14 | 127 |
25 | 25 | 225 | 95 | 75 | 4-12 | 14 | 155 |
32 | 32 | 260 | 115 | 90 | 4-15 | 16 | 164 |
40 | 40 | 280 | 120 | 95 | 4-15 | 16 | 180 |
50 | 50 | 320 | 130 | 105 | 4-15 | 16 | 208 |
65 | 65 | 350 | 155 | 130 | 4-15 | 18 | 253 |
80 | 80 | 373 | 180 | 145 | 4-19 | 18 | 268 |
100 | 100 | 390 | 200 | 165 | 8-19 | 20 | 286 |
125 | 125 | 410 | 235 | 200 | 8-19 | 20 | 295 |
150 | 150 | 430 | 265 | 230 | 8-19 | 20 | 318 |
Y-образный фильтр из морской бронзы JIS F7220Q 5K:
Стандарт проектирования: JIS F7220Q-1996
Стандарт испытаний: JIS 7200-1996
Давление гидравлического испытания: Корпус - 1,05 МПа
Размер фланца согласно JIS B2220 - 5K
Основной материал:
1. Корпус: Бронза (BC6)
2. Крышка: Бронза (BC6)
3. Фильтр: Нержавеющая сталь (SUS304)
4. Прокладка: не асбестовая
Основной список размеров (мм):
DN | d | L | D | C | Hole (n-d) | t | H |
20 | 20 | 200 | 85 | 65 | 4-12 | 14 | 127 |
25 | 25 | 225 | 95 | 75 | 4-12 | 14 | 155 |
32 | 32 | 260 | 115 | 90 | 4-15 | 16 | 164 |
40 | 40 | 280 | 120 | 95 | 4-15 | 16 | 180 |
50 | 50 | 320 | 130 | 105 | 4-15 | 16 | 208 |
65 | 65 | 350 | 155 | 130 | 4-15 | 18 | 253 |
80 | 80 | 373 | 180 | 145 | 4-19 | 18 | 268 |
*Мы также производим его с 10К.
