Стандарт проектирования: JIS F7209-1996
Стандарт испытаний: JIS F7200-1996
Давление испытаний: Корпус-0,74 МПа
Размер фланца согласно JIS B2220-5K или 10K

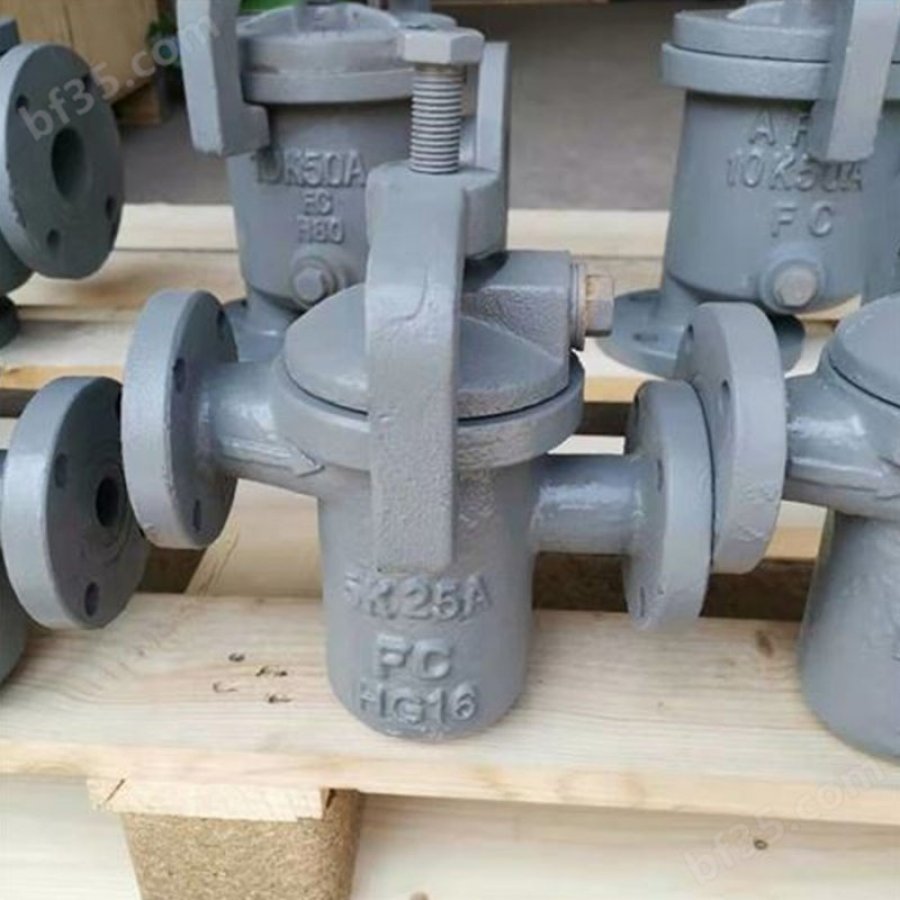

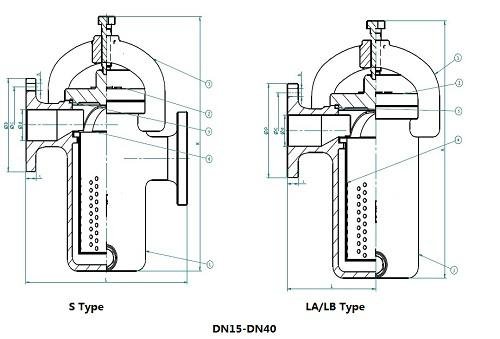

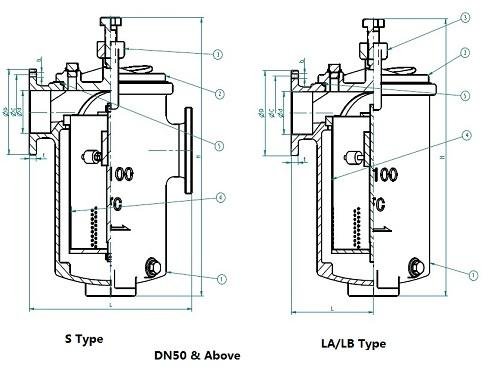

*JIS F7209 имеет три типа: тип S, тип LA и тип LB.
Размер DN может быть от DN15 до DN400
Основной материал:
Корпус: Чугун (FC200)
Крышка: Чугун (FC200)
Хомутик: Чугун с шаровидным графитом (FCD450)
Сетчатый фильтр: Углеродистая сталь (SS400) или нержавеющая сталь (SUS304 или SUS316)
Заглушка: Латунь
Уплотнительное кольцо: NBR
Основной список размеров (мм):
DN | d | L | L (LA/LB) | D | C | No of Bolt Hole | h | t | H |
5K20 | 25 | 190 | 85 | 65 | 4 | 12 | 14 | 240 | |
5K25 | 25 | 190 | 95 | 95 | 75 | 4 | 12 | 14 | 240 |
10K25 | 25 | 190 | 95 | 125 | 90 | 4 | 19 | 16 | 240 |
5K32 | 32 | 260 | 130 | 115 | 90 | 4 | 15 | 18 | 328 |
10K32 | 32 | 260 | 130 | 135 | 100 | 4 | 19 | 20 | 328 |
5K40 | 40 | 260 | 130 | 120 | 95 | 4 | 15 | 16 | 328 |
10K40 | 40 | 260 | 130 | 140 | 105 | 4 | 19 | 20 | 328 |
5K50 | 50 | 280 | 140 | 130 | 105 | 4 | 15 | 16 | 405 |
10K50 | 50 | 280 | 140 | 155 | 120 | 4 | 19 | 20 | 405 |
5K65 | 65 | 340 | 170 | 155 | 130 | 4 | 15 | 18 | 495 |
10K65 | 65 | 340 | 170 | 175 | 140 | 4 | 19 | 22 | 495 |
5K80 | 80 | 370 | 185 | 180 | 145 | 4 | 19 | 18 | 525 |
10K80 | 80 | 370 | 185 | 185 | 150 | 8 | 19 | 22 | 525 |
5K100 | 100 | 420 | 210 | 200 | 165 | 8 | 19 | 20 | 651 |
10K100 | 100 | 420 | 210 | 210 | 175 | 8 | 19 | 24 | 651 |
