GB/T 3036-Compliant Flange Type Pneumatic Butterfly Valves for Marine & Industrial Applications

Детали продукта

GB/T 3036-FFEJ Основные параметры морского центрального поворотного клапана:

Type

Nominal pressure

PN/MPa

Maximum working pressure MPa

Valve body material code

Nominal diameter DN/mm

注1：阀座圈材料为NBR时，蝶阀适用于t≤70℃的海水、淡水、空气、原油、重油等介质。

注2：阀座圈材料为FPM时，蝶阀适用于t＜170℃的海水、淡水、空气、原油、重油润滑油、成品油等介质。

A
B

10

1.0

G、T、QT、W

50～200

B

50～500

C

D

E

AS、FAS

6、10

0.6、1.0

50～200

BS、FBS、FFBS

50～700

CS、FCS

50～1000

FFCS

G、QT、W

50～800

DS、FDS

G、T、QT、W

FFDS

G、QT、W

ES、FES

G、T、QT、W

FFES

G、QT、W

AJ、FAJ

5K

0.5

G、T、QT、W

50～200

10K

1.0

BJ、FBJ

5K

0.5

50～700

10K

1.0

FFBJ

5K

0.5

G、QT、W

125～700

10K

1.0

CJ、FCJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFCJ

5K

0.5

G、QT、W

125～800

10K

1.0

DJ、FDJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFDJ

5K

0.5

G、QT、W

125～800

10K

1.0

EJ、FEJ

5K

0.5

G、T、QT、W

50～800

10K

1.0

FFEJ

5K

0.5

G、QT、W

125～800

10K

1.0

Материалы основных деталей:

Part Name

Material

Code

name

Brand

standard encdoing

Part Name

G

Cast Steel

ZG230-450C

GB/T 4299-2013

T

grey cast iron

HT250

GB/T 9439-2010

QT

Ductile Iron

QT400-15

GB/T 1348-2009

W

Cast copper alloy

ZCuSn10Zn2

GB/T 1176-2013

Valve body

-

Cast stainless steel

ZG07Cr19Ni9

GB/T 2100-2002

-

Cast stainless steel

CF8M

GB/T 12230-2005

-

Cast stainless steel

CF3M

-

Cast copper alloy

ZCuAI9Mn2

GB/T 1176-2013

Valve disc

-

Stainless steel

12Cr13

GB/T 1220-2007

Valve seat ring

N

Nitrile rubber

XA8433

GB/T 2811-1996

F

fluororubber

XD8423

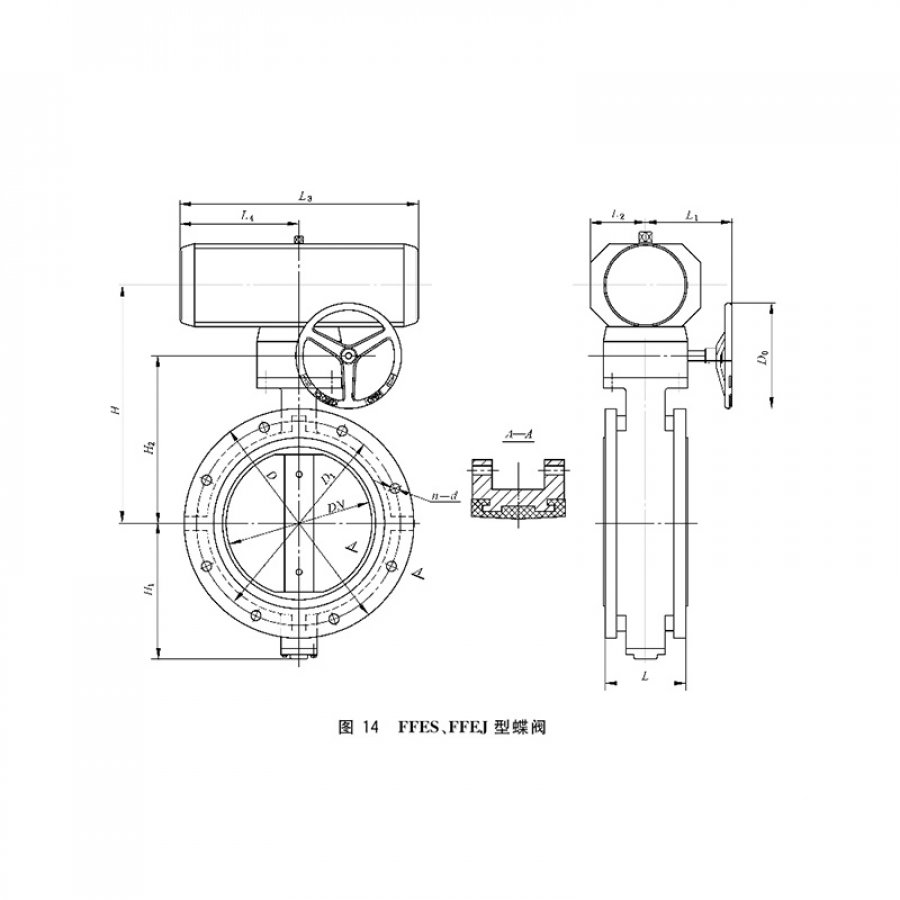

Основные размеры поворотного затвора типа FFEJ:

Nominal pressure PN/	Nominal diameter DN/ mm	Dimensions								Flange size				weight		64.6

		≈H	≈H1	H2	L1	L2	L3	L4	L	D	D1	n	d	D0	S	QT	G	W
	125	416	152	247	190	53	302	151	100	235	200	8	19	160	14	28.2	30.4	32.1
	150	453	172	272			332	166		265	230					44.0	46.2	50.5
	200	498	197	297			396	198		320	280		23			56.5	58.9	64.6
	250	538	233	337					110	385	345	12				77.7	80.9	88.8
	300	625	258	362	225	63	474	237		430	390			180		109.0	115.0	127.0
	350	667	284	398	233	88	528	264	120	480	435		25	200	17	144.0	152.0	166.0
	400	782	314	459	277	117	616	308	130	540	495	16		230	19	177.0	187.0	205.0
	450	822	344	597	285	143	698	349	150	605	555			280	23	223.0	225.0	247.0
	500	937	382	532			876	438	160	655	605	20		360	26	273.0	288.0	312.0
	600	1007	444	657	330	165	1158	579	170	770	715		27	500	32	401.0	422.0	451.0
	700	1072	501	722					180	875	820	24				565.0	595.0	633.0
	800	1132	563	782	385	191	1380	690	200	995	930		33	700	38	725.0	763.0	806.0
	125	416	152	247	190	53	302	151	100	250	210	8	23	160	14	29.8	32.1	34.7
	150	453	172	272			332	166		280	240					46.8	48.9	52.5
	200	498	197	297			396	198		330	290	12				58.9	61.6	67.5
	250	538	233	337					110	400	355		25			80.1	84.2	92.5
	300	625	258	362	225	63	474	237		445	400	16		180		114.0	120.0	132.0
	350	667	284	398	233	88	528	264	120	490	445			200	17	150.0	158.0	173.0
	400	782	314	459	277	117	616	308	130	560	510		27	230	19	185.0	195.0	214.0
	450	822	344	597	285	143	698	349	150	620	565	20		280	23	223.0	235.0	258.0
	500	937	382	532			876	438	160	675	620			360	26	285.0	300.0	325.0
	600	1007	444	657	330	165	1158	579	170	795	725	24	33	500	32	418.0	440.0	470.0
	700	1072	501	722					180	905	840					589.0	620.0	660.0
	800	1132	563	782	385	191	1380	690	200	1020	950	28		700	38	755.0	795.0	840.0
