GB/T 3036-FCJ Тип Lug Type Червячный приводной дисковый затвор
Детали продукта
GBT 3036-FCJ Основные параметры морского центрального поворотного клапана:
| Nominal pressure PN/MPa | Maximum working pressure/ MPa | Valve body material code | Nominal diameter DN/mm | Note 1: When the valve seat ring material is NBR, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil and other media with t ≤70℃. | Note 2: When the valve seat ring material is FPM, the butterfly valve is suitable for seawater, fresh water, air, crude oil, heavy oil lubricating oil, refined oil and other media with t<170℃. | |||||||||||
| 10 | 1.0 | G、T、QT、W | 50～200 | |||||||||||||
| 50～500 | ||||||||||||||||
| 6、10 | 0.6、1.0 | 50～200 | ||||||||||||||
| 50～700 | ||||||||||||||||
| 50～1000 | ||||||||||||||||
| G、QT、W | 50～800 | |||||||||||||||
| G、T、QT、W | ||||||||||||||||
| G、QT、W | ||||||||||||||||
| G、T、QT、W | ||||||||||||||||
| G、QT、W | ||||||||||||||||
| 5K | 0.5 | G、T、QT、W | 50～200 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | 50～700 | ||||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、QT、W | 125～700 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、T、QT、W | 50～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、QT、W | 125～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、T、QT、W | 50～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、QT、W | 125～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、T、QT、W | 50～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
| 5K | 0.5 | G、QT、W | 125～800 | |||||||||||||
| 10K | 1.0 | |||||||||||||||
Материалы основных деталей:
| Part Name | Material | |||||||||||||||||||||
| Code | name | Brand | standard encdoing | |||||||||||||||||||
| Valve body | G | Cast Steel | ZG230-450C | GB/T 4299-2013 | ||||||||||||||||||
| T | grey cast iron | HT250 | GB/T 9439-2010 | |||||||||||||||||||
| QT | Ductile Iron | QT400-15 | GB/T 1348-2009 | |||||||||||||||||||
| W | Cast copper alloy | ZCuSn10Zn2 | GB/T 1176-2013 | |||||||||||||||||||
| Valve disc | - | Cast stainless steel | ZG07Cr19Ni9 | GB/T 2100-2002 | ||||||||||||||||||
| - | Cast stainless steel | CF8M | GB/T 12230-2005 | |||||||||||||||||||
| - | Cast stainless steel | CF3M | ||||||||||||||||||||
| - | Cast copper alloy | ZCuAI9Mn2 | GB/T 1176-2013 | |||||||||||||||||||
| Valve stem | - | Stainless steel | 12Cr13 | GB/T 1220-2007 | ||||||||||||||||||
| Valve seat ring | N | Nitrile rubber | XA8433 | GB/T 2811-1996 | ||||||||||||||||||
| F | fluororubber | XD8423 | ||||||||||||||||||||

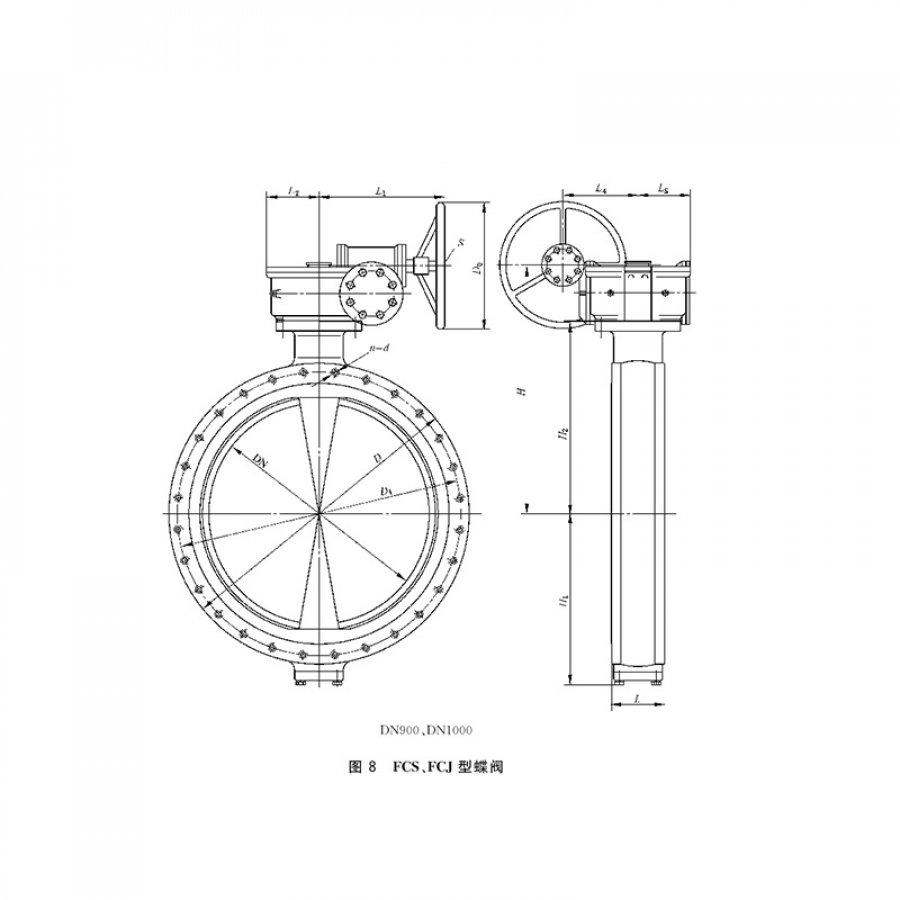

Основные размеры поворотного затвора типа FCJ:
| Nominal pressure PN/ | Nominal diameter DN/ mm | Dimensions | Flange size | Handwheel | weightkg | ||||||||||||||||||||
| ≈H | ≈H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | D | D1 | n | d | D0 | S | T、QT | G | W | ||||||||
| 5K | 50 | 175 | 69 | 146 | 40 | 154 | 53 | 45 | 74 | 56 | 130 | 105 | 4 | 15 | 150 | 12 | 10.5 | 11.5 | 13.1 | ||||||
| 65 | 182 | 79 | 156 | 155 | 130 | 12.1 | 13.5 | 15.2 | |||||||||||||||||
| 80 | 192 | 89 | 166 | 60 | 180 | 145 | 19 | 13.2 | 14.2 | 16.7 | |||||||||||||||
| 100 | 210 | 135 | 181 | 200 | 165 | 8 | M16 | 17.7 | 19.5 | 22.2 | |||||||||||||||
| 125 | 230 | 152 | 201 | 235 | 200 | 22.2 | 24.0 | 27.3 | |||||||||||||||||
| 150 | 265 | 172 | 228 | 70 | 180 | 77 | 63 | 100 | 77 | 265 | 230 | 200 | 14 | 28.2 | 31.1 | 35.5 | |||||||||
| 200 | 290 | 197 | 253 | 80 | 320 | 280 | M20 | 39.3 | 43.6 | 48.4 | |||||||||||||||
| 250 | 330 | 233 | 291 | 90 | 220 | 81 | 78 | 107 | 82 | 385 | 345 | 12 | 250 | 17 | 57.5 | 62.5 | 70.7 | ||||||||
| 300 | 355 | 258 | 316 | 430 | 390 | 70.7 | 77.5 | 86.5 | |||||||||||||||||
| 350 | 415 | 284 | 358 | 100 | 300 | 130 | 120 | 160 | 130 | 480 | 435 | M22 | 300 | 19 | 105.0 | 115.0 | 130.0 | ||||||||
| 400 | 450 | 314 | 391 | 110 | 540 | 495 | 16 | 127.0 | 139.0 | 156.0 | |||||||||||||||
| 450 | 475 | 344 | 424 | 130 | 605 | 555 | 157.0 | 173.0 | 194.0 | ||||||||||||||||
| 500 | 560 | 382 | 475 | 140 | 350 | 138 | 175 | 138 | 655 | 605 | 20 | - | 218.0 | 240.0 | 270.0 | ||||||||||
| 600 | 630 | 444 | 545 | 160 | 770 | 715 | M24 | 305.0 | 336.0 | 378.0 | |||||||||||||||
| 700 | 708 | 501 | 608 | 180 | 390 | 154 | 154 | 182 | 150 | 875 | 820 | 24 | 500 | 454.0 | 499.0 | 561.0 | |||||||||
| 800 | 768 | 563 | 668 | 200 | 995 | 930 | M30 | 594.0 | 653.0 | 734.0 | |||||||||||||||
| 10K | 50 | 175 | 69 | 146 | 40 | 154 | 53 | 45 | 74 | 56 | 155 | 120 | 4 | 19 | 150 | 12 | 11.0 | 12.5 | 13.5 | ||||||
| 65 | 182 | 79 | 156 | 175 | 140 | 12.5 | 14.2 | 15.5 | |||||||||||||||||
| 80 | 192 | 89 | 166 | 60 | 185 | 150 | 8 | 13.5 | 15.2 | 17.2 | |||||||||||||||
| 100 | 210 | 135 | 181 | 210 | 175 | M16 | 18.2 | 20.1 | 22.5 | ||||||||||||||||
| 125 | 230 | 152 | 201 | 250 | 210 | M20 | 23.7 | 25.0 | 28.1 | ||||||||||||||||
| 150 | 265 | 172 | 228 | 70 | 180 | 77 | 63 | 100 | 77 | 280 | 240 | 200 | 14 | 29.2 | 32.0 | 36.1 | |||||||||
| 200 | 290 | 197 | 253 | 80 | 330 | 290 | 12 | 41.2 | 45.2 | 50.5 | |||||||||||||||
| 250 | 330 | 233 | 291 | 90 | 220 | 81 | 78 | 107 | 82 | 400 | 355 | M22 | 250 | 17 | 59.2 | 65.3 | 73.2 | ||||||||
| 300 | 355 | 258 | 316 | 445 | 400 | 16 | 73.8 | 80.5 | 90.0 | ||||||||||||||||
| 350 | 415 | 284 | 358 | 100 | 300 | 130 | 120 | 160 | 130 | 490 | 445 | 300 | 19 | 109.0 | 120.0 | 135.0 | |||||||||
| 400 | 450 | 314 | 391 | 110 | 560 | 515 | M24 | 132.0 | 145.0 | 163.0 | |||||||||||||||
| 450 | 475 | 344 | 424 | 130 | 620 | 565 | 20 | 164.0 | 180.0 | 202.0 | |||||||||||||||
| 500 | 560 | 382 | 475 | 140 | 350 | 138 | 175 | 138 | 675 | 620 | - | 227.0 | 250.0 | 281.0 | |||||||||||
| 600 | 630 | 444 | 545 | 160 | 795 | 730 | 24 | M30 | 318.0 | 350.0 | 394.0 | ||||||||||||||
| 700 | 708 | 501 | 608 | 180 | 390 | 154 | 154 | 182 | 150 | 905 | 840 | 500 | 473.0 | 520.0 | 585.0 | ||||||||||
| 800 | 768 | 563 | 668 | 200 | 1020 | 950 | 28 | 619.0 | 680.0 | 765.0 | |||||||||||||||
